安顺绝缘鞋手套耐压装置技术参数额定输出电压：50kV额定容量： 5kVA输出电压量程：50.0 kV（250V）电压测量误差：＜±（0.5％U＋0.02％Umax）其中U为示值，Umax为量程上限值输入电流量程：25.0A电流测量误差：＜±（0.5％I＋0.02％Imax）其中I为示值，Imax为量程上限值泄漏电流量程：25.00mA泄漏电流测量误差：±（1.0％I＋1个字）其中I为示值泄漏电流分辨率：0.01 mA数显计时：10~990 S2.设备组成 2.1 全自动绝缘靴（手套）测试装 高压泄流测控仪 1套2.3 试验变压器套3.面板布置3.1仪器面板布置3.2测试仪按键功能说明液晶屏下方电位器可调节液晶屏的对比度。液晶屏右侧的操作键“∧”“∨”键及“＜”“ ＞ ”键可分别用来选择菜单和增减选择量，“确认”键用来确认所选项目、启动等工作，“退出”键用来停止试验、返回上一级菜单。“急停”键用于特殊情况下紧急停止试验，“升压”“降压”键用来手动调节升压、降压。3.3试验接线测试仪电源输入端子接交流220V电源，0 ~ 250V电源输出接试验变压器一次输入，测量输入接试验变压器测量线圈；试验变压器高压输出接高压泄流测控仪高压输入；测试仪、试验变压器、高压泄流测控仪接地点均接地。注意：红外数据通讯端口之间夹角不大于30度，两个端口间距离不超过6m。4.操作说明4.1开机打开高压泄流测控仪电源开关。接通CZ7004绝缘靴手套测试主机的220V试验电源，打开测试仪左下脚电源开关，液晶屏显示开机画面，警示灯绿灯亮。屏幕右上角显示红外通讯状态，以动画显示，如看不到动画显示，请检查高压泄流测控仪是否开机，红外数据通讯端口是否对正。

安顺绝缘鞋手套耐压装置绝缘靴（手套）耐压装置是我公司根据手套（绝缘靴）的试验规程，并遵从广大用户意见而设计生产的。该产品有效的解决了过去不规则的测试方式，从而简化了测试手续，提高了测试速度。更可靠地鉴别手套（绝缘靴）绝缘杆 验电笔的泄漏电流，绝缘老化，工频耐压等参数。保障了试验工作者的，是理想的手套（绝缘靴） 专用设备。其主要特点：可同时测试 3 双手套（绝缘靴），并可读取每只的泄漏电路，准确判断不合格的手套（绝缘靴）；结构底部装配脚轮，可随意移动。二、工作原理接接入 0-220V 电源，调节工频耐压试验台，根据试验变压器的电磁感应原理，使变压器产生 0-30kV (50KV定做） 工频高压至各电极， 使手套（绝缘靴）获得规定的试验电压。根据手套（绝缘靴）试验规程，读取、纪录测试参数。成套使用接线图见图 1（毫安表六块）图 1：成套使用接线图三、结构设计该产品分二部分组成：1、手套（绝缘靴）试验车，试验车由移动托架、盛水水槽、电极杆支撑等组成；2、手套（绝缘靴）试验台，手套（绝缘靴）试验台由变压器及其控制部分组成。手套（绝缘靴）试验车装置见图 2，手套（绝缘靴）试验台

<安顺>天正华意电气设备有限公司 绝缘靴（手套）耐压试验装置安顺

安顺绝缘鞋手套耐压装置注意：1. 请在测量前仔细检查所有设置参数，非专业人员请勿随意修改参数。2. 请勿在测量过程中设置参数。九、打印说明试验完成后按 键进入打印程序，如图：如上图所示方可进行打印注意：1. 进行数据打印时，只能对当前测试的结果进行打印。 2. 用户在测试前直接进入打印状态进行打印，此时所打印出来的数据均为零。打印样式十、使用说明1. 将水槽注水（水槽整个三分之二），被试品注水，绝缘靴（手套）内外盛水呈相同高度，应有90mm的露出水面部分，并确保绝缘靴（手套）露出水面的部分干燥清洁，然后将高压电极置于绝缘靴（手套）内并将绝缘靴（手套）夹好。2. 绝缘靴（手套）试验车上的接地端与地网相连，绝缘靴（手套）操作箱面板接地端也与地网相连并同试验车上接地端在同一个接点位置接地网。 3. 检查总电源是否与输入电源一致（~ 220V 50Hz），用操作箱配的多芯电缆把操作箱同试验台相连接。4. 合上电源开关进入测量状态，系统自检几秒钟。5. 按下测试按钮请注意显示屏下方的提示，显示屏上的高压电压栏应有高压电压显示(kV)同时显示6路的泄露电流值(mA)。6. 在升压的过程中报警蜂鸣器会工作发出响声表示此时正在升压，请密切注视电压值和电流值。当电压升至设定电压值时，升压就会停止，此时就会自动计时，到时间后就会自动降压。(如图一)7. 注意观泄漏电流值，如有绝缘靴（手套）绝缘性能下降，此时该泄漏电流将有所指示。试验过程中如任何一路电流指示超出被试品规定的范围，系统就会自动切断高压电源，关掉电源开关找出相关原因再进行试验。8. 在升压或耐压试验过程中，如发生短路、闪络、击穿等过电流时，其对应的数据将会反白显示并且被保持。系统将自动回零，以便下次试验。9. 每次做完试验后必须关了电源开关后，再打开电源开关做试验即可。使用条件1. 环境温度：0--40℃2. 海拔高度：＜1000M3. 相对湿度：＜85％4. 使用场地内应无严重影响绝缘的气体、蒸气、化学性尘埃及其它爆炸性和腐蚀性介质。

安顺绝缘鞋手套耐压装置保护措施 本套设备对试品及试验设备做了相应保护措施，仪器设有过流及放电保护，当出现过流或放电情况时仪器会提示“过流”。或“放电”。测试仪面板配置有“急停”按钮，有意外情况时可紧急停止试验，以保护试品及试验人员。7.售后服务7.1.本产品自售出之日起，一年之内免费维修。若非仪器正常使用情况损坏，酌收成本费。7.2.保修期外，终身维修，只收成本费。附图一、绝缘靴手套耐压试验接线示意图附图二、绝缘杆双段耐压试验接线示意图附图三、验电器及绝缘杆单段耐压试验接线示意图附表1 电绝缘皮鞋和电绝缘布面胶鞋的电性能要求（GB12011-2009）项目名称出厂检验性检验皮鞋 布面胶鞋 皮鞋 布面胶鞋测试电压（工频）表中所规定的泄漏电流值仅适用于绝缘手套，对复合绝缘手套另有规定。注1：N/a表示无适用值。注2：在正常使用时，其泄漏电流值会比试验值要小，因为试验时试品与水的接触面积比在进行带电作业时的接触面积大，并且验证试验电压比使用电压要高。注3：对于性试验(手套没有经过预湿处理)，泄漏电流规定值应相应降低2mA。附表4 绝缘杆试验项目、周期和要求项目周期要求说明工频耐压试验 1年 额定电压/KV 试验长度/m工频耐压/KV当变压器的输出电压值达不到试验电压值时，可分段进行试验，多分四段，分段试验电压值U ＝1.2×u总/4（u总为整体试验电压值）。

<安顺>天正华意电气设备有限公司 绝缘靴（手套）耐压试验装置安顺

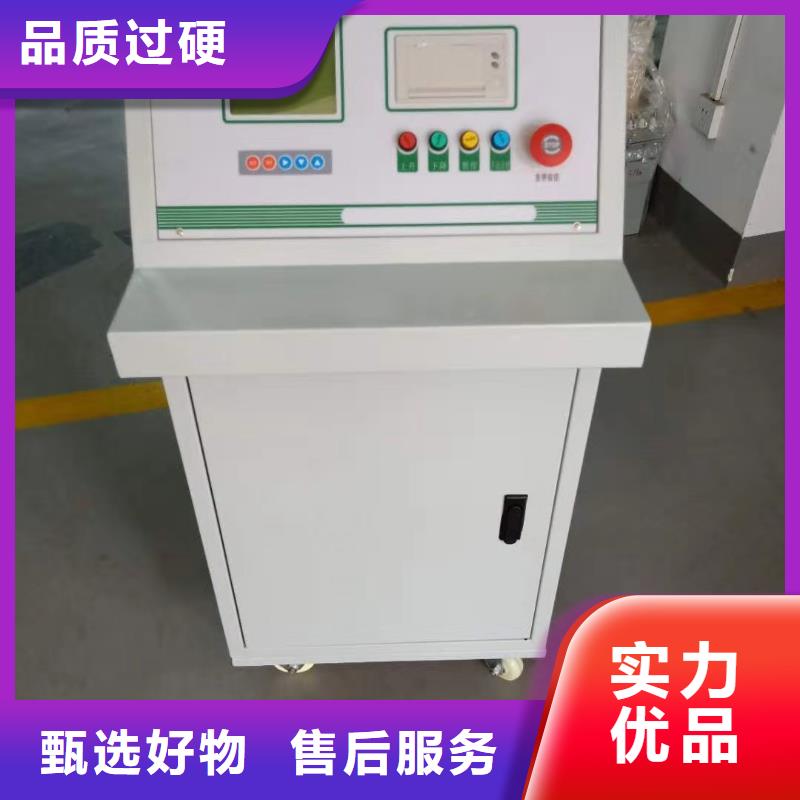

安顺绝缘鞋手套耐压装置该试验装置是绝缘靴（手套）批量试验的专用设备。也可以对工器具进行测试，例如绝缘杆、绝缘螺丝刀、绝缘垫等。是我公司根据绝缘靴（手套）的试验要求，并遵从广大用户意见而设计生产的。该产品有效的解决了过去不规范试验，提高了工作效率、保障了工作，是理想的绝缘靴（手套）专用设备。该产品采用先进的微电子处理技术，全部使用过程可提前进行设置，全中文界面，操作简单明了。全部测试项目设定后自动进行测试，无须人工干预。二、工作原理接入0~220V电源，根据电磁感应原理，使变压器产生0~30KV-50KV工频高压至各电极，使绝缘靴（手套）获得规定的试验电压。根据绝缘靴（手套）试验规程，读取、记录测试参数。三、结构设计该产品分二部份组成：1. 绝缘靴（手套）试验车，试验车由：移动托架；盛水水槽；电极杆支撑等组成；2. 绝缘靴（手套）操作箱。图3-1 绝缘靴（手套）操作箱图3-2 绝缘靴（手套）试验台四、主要技术参数1. 输入电压：AC220V 50Hz2. 输出电压：0-50kV 3. 容 量：5 kVA4. 测试数量：每次6只5. 测量数据：可显示打印每只被试品电压值；泄漏电流值6. 过流保护；过压保护；自定义时间、电压、泄漏电流值7. 液晶显示，全中文菜单操作，带打印8. 测量准确度：电压±2％（±3个字）电流±2％（±3个字）9. 质量：绝缘靴（手套）操作箱28Kg

<安顺>天正华意电气设备有限公司
绝缘靴（手套）耐压试验装置安顺 <安顺>天正华意电气设备有限公司

安顺绝缘鞋手套耐压装置屏幕左下方显示电池电量模拟条，满格时表示电池已充满。建议用户在剩余一格时进行充电。电池电量信息由红外数据通讯传递，在红外通讯非正常状态下的显示不是电池电量实际信息，请在红外通讯正常条件下检查电池电量信息。开机后，按液晶屏右侧控制键盘任意键即可进入主菜单。试验操作4.2.1主菜单的选择按“∧”“∨”键可选择主菜单上的选项(试品参数设定、查询试验结果、全自动耐压试验、系统设定、试验记录等)，按“确认”键进入所选项目子菜单。4.2.2试品参数设定进入主菜单，选择“试品参数设定”项，按“确认”键进入“试品参数设定”子菜单。显示序号为当前测试仪内所存储的一组试品参数。要进行新一组绝缘靴、手套的试验须新建一条记录，选定“新建”菜单按确认键，序号加一，分别进行试品编号、试验电压等项目的设定。按“∧”“∨”键选择项目，“＜”“ ＞ ”键选择参数。然后按“确认”键保存并返回。“试品编号”为一组试品的代号，可设置为6位数字；“试验电压”为试验变压器高压输出电压，根据需要进行设定。例如，要做1组（8只）绝缘手套的耐压试验，需要施加8kV电压，“试验电压”选择“8kV”，开始耐压试验后测试仪将自动升压至试验变压器高压输出8 kV。仪器系统配置有绝缘杆耐压试验功能时，试品参数设定菜单中增加了“试品类型”设定项。进行绝缘杆耐压试验时，设为“绝缘杆类”；进行绝缘手套或绝缘靴耐压试验时，设为“绝缘靴手套”。

<安顺>天正华意电气设备有限公司
<安顺>天正华意电气设备有限公司 绝缘靴（手套）耐压试验装置安顺
<安顺>天正华意电气设备有限公司 绝缘靴（手套）耐压试验装置安顺

安顺绝缘鞋手套耐压装置使用之前◎ 非常感谢您对本公司的信任，选用本试验机。◎ 安装、使用本机前请务必仔细阅读本说明书，并妥善保管以备将来参考之用。◎ 请准备好46号抗磨液压油本机使用46号抗磨液压油作为工作油。安装、试机前请准备好60升46号抗磨液压油，并经细滤网加至油位计左侧刻度线70％满度处左右。本机不能使用机油、汽油或其它回收油品替代。因用油不当导致液压部件故障，将不列入保修范围之内。◎ 请用户自行安装墙面电源总开关本机使用380V，50Hz三相四线交流电，额定电流不小于20A，◎ 机器就位工作环境：室内，0℃～＋40℃安装尽寸： 控制柜： 长1000mm， 宽750 mm，高1200 mm 受力架： 长15000mm， 宽1000mm，高870mm◎ 警告●在测试过程中，操作人员应集中精力，注意，防止严重超载而引起试件断裂伤人，须与试件保持距离。 ●对电器线路等检修时，必须由专业人员进行，并切断外部电源（即墙面总电源）。◎ 关于紧急停机在安装调试、运行中遇到紧急情况。如电磁阀不能释放、电动机异常运转、试件原因等，存在损坏机械部件或击伤试验人员的可能时，请立即关闭电源总开关。◎ 本机器如长期不使用，请每个月开机两小时，手动操作电磁阀动作，以防电磁阀卡死。◎ 关于精度本机出厂前均通过检定及校准，请勿擅自调整机内校正旋钮。因擅自调整校正旋钮导致测量误差增大，将不列入保修范围之内。可与当地技监部门联系检定。

<安顺>天正华意电气设备有限公司 绝缘靴（手套）耐压试验装置安顺

安顺绝缘鞋手套耐压装置技术参数额定输出电压：50kV额定容量： 5kVA输出电压量程：50.0 kV（250V）电压测量误差：＜±（0.5％U＋0.02％Umax）其中U为示值，Umax为量程上限值输入电流量程：25.0A电流测量误差：＜±（0.5％I＋0.02％Imax）其中I为示值，Imax为量程上限值泄漏电流量程：25.00mA泄漏电流测量误差：±（1.0％I＋1个字）其中I为示值泄漏电流分辨率：0.01 mA数显计时：10~990 S2.设备组成 2.1 全自动绝缘靴（手套）测试装 高压泄流测控仪 1套2.3 试验变压器套3.面板布置3.1仪器面板布置3.2测试仪按键功能说明液晶屏下方电位器可调节液晶屏的对比度。液晶屏右侧的操作键“∧”“∨”键及“＜”“ ＞ ”键可分别用来选择菜单和增减选择量，“确认”键用来确认所选项目、启动等工作，“退出”键用来停止试验、返回上一级菜单。“急停”键用于特殊情况下紧急停止试验，“升压”“降压”键用来手动调节升压、降压。3.3试验接线测试仪电源输入端子接交流220V电源，0 ~ 250V电源输出接试验变压器一次输入，测量输入接试验变压器测量线圈；试验变压器高压输出接高压泄流测控仪高压输入；测试仪、试验变压器、高压泄流测控仪接地点均接地。注意：红外数据通讯端口之间夹角不大于30度，两个端口间距离不超过6m。4.操作说明4.1开机打开高压泄流测控仪电源开关。接通CZ7004绝缘靴手套测试主机的220V试验电源，打开测试仪左下脚电源开关，液晶屏显示开机画面，警示灯绿灯亮。屏幕右上角显示红外通讯状态，以动画显示，如看不到动画显示，请检查高压泄流测控仪是否开机，红外数据通讯端口是否对正。

<安顺>天正华意电气设备有限公司 绝缘靴（手套）耐压试验装置安顺

安顺绝缘鞋手套耐压装置简要的故障排除故障现象 原因分析排除方法备注开机无任何显示 1)电源未接通接通电源更换保险管应更换同型号保险管不能用其它型号代替2)仪器10A保险管未安装好或开路重新安装保险管或更换保险管无电流电压指示1)设备内部插件松动检查设备，排除故障 2)试验回路有开路故障检查试验回路排除开路故障注意事项为了您和设备的，请操作人员仔细阅读以下内容:1.试验时机壳必须可靠接地。2.试验时不允许不相干的物品堆放在设备面板上和周围。3.开机前请检查电源电压:交流220V±10％ 50Hz。4.更换保险管和配件时，请使用与本仪器相同的型号。5.本仪器注意防潮、防油污。6.试验时请确认被测设备已断电，并与其它带电设备断开。十四、运输与贮存■ 运输设备需要运输时，建议使用本公司仪器包装木箱和减震物品，以免在运输途中造成不必要的损坏，给您造成不必要的损失。设备在运输途中不使用木箱时，不允许堆码排放。使用本公司仪器包装箱时允许堆码层数为二层。运输设备途中，面板应朝上。■ 贮存设备应放置在干燥无尘、通风无腐蚀性气体的室内。在没有木箱包装的情况下，不允许堆码排放。设备贮存时，面板应朝上。并在设备的底部垫防潮物品，防止设备受潮十五、开箱及检查■ 开箱注意事项开箱前请确定设备外包装上的箭头标志应朝上。开箱时请注意不要用力敲打，以免损坏设备。开箱取出设备，并保留设备外包装和减震物品，既方便了您今后在运输和贮存时使用，又起到了保护环境的作用。■ 检查内容开箱后取出设备，依照装箱单清点设备和配件。如发现短少，请立即与本公司联系，我公司将尽快及时为您提供服务。十六、其它本产品整机保修一年，实行“三包 ” ，终身维修，在保修期内凡属本公司设备质量问题，提供免费维修。由于用户操作不当或不慎造成损坏，提供优惠服务。我们将期待您对本公司产品提出宝贵意见，请收到设备后，认真填写“用户反馈卡”及时寄回本公司。公司将对您所购买的设备建立用户档案，以便给您的设备提供更快更优质的服务。如您公司地址和联系方式变更请及时通知，以便让我们给您提供及时的跟踪服务。 十七、维护保养1.该装置使用完毕后，应将水槽放在无染的地方。2.若长期不使用应该保持水槽内清洁无污染，电极杆、绝缘杆无水分。3.使用前应测量绝缘杆的绝缘电阻，必要时用高压测试其耐压值不得低于30KV.

<安顺>天正华意电气设备有限公司

项目概况本项目将建设一套智能绝缘工具试验室作为工器具运行保障的重要技术支撑，实现工器具状态监测水平的，切实提高电力运行的稳定性和可靠性。构成包含安顺 绝缘靴绝缘手套耐压测试模块、电力工器具力学性能试验模块、绝缘杆试验系统模块、验电器功能检测模块、绝缘梯具测试模块、绝缘横担测试模块等。系统建成后可实现绝缘靴、安顺绝缘手套、绝缘杆、绝缘绳、绝缘垫、绝缘服、验电器、脚扣、帽、竹木梯、绝缘梯、带、 绝缘横担等工器具检测。本全自动绝缘靴手套耐压测试仪是按照国标DL/T1476-2015《电力工器具性试验规程》的要求的基础上研制生产。绝缘鞋手套耐压装置本产品各项指标均符合国标的要求。可以按《规程》要求对绝缘鞋、绝缘手套等工器具进行智能化绝缘耐压试验，绝缘靴及绝缘手套耐试验周期为半年，试验过程中不允许击穿，同时绝缘靴绝缘绝缘手套泄漏电流不大于限定值。产品适用于所有与电力相关行业.

安顺绝缘鞋手套耐压装置该试验装置是绝缘靴（手套）批量试验的专用设备。也可以对工器具进行测试，例如绝缘杆、绝缘螺丝刀、绝缘垫等。是我公司根据绝缘靴（手套）的试验要求，并遵从广大用户意见而设计生产的。该产品有效的解决了过去不规范试验，提高了工作效率、保障了工作，是理想的绝缘靴（手套）专用设备。该产品采用先进的微电子处理技术，全部使用过程可提前进行设置，全中文界面，操作简单明了。全部测试项目设定后自动进行测试，无须人工干预。二、工作原理接入0~220V电源，根据电磁感应原理，使变压器产生0~30KV-50KV工频高压至各电极，使绝缘靴（手套）获得规定的试验电压。根据绝缘靴（手套）试验规程，读取、记录测试参数。三、结构设计该产品分二部份组成：1. 绝缘靴（手套）试验车，试验车由：移动托架；盛水水槽；电极杆支撑等组成；2. 绝缘靴（手套）操作箱。图3-1 绝缘靴（手套）操作箱图3-2 绝缘靴（手套）试验台四、主要技术参数1. 输入电压：AC220V 50Hz2. 输出电压：0-50kV 3. 容 量：5 kVA4. 测试数量：每次6只5. 测量数据：可显示打印每只被试品电压值；泄漏电流值6. 过流保护；过压保护；自定义时间、电压、泄漏电流值7. 液晶显示，全中文菜单操作，带打印8. 测量准确度：电压±2％（±3个字）电流±2％（±3个字）9. 质量：绝缘靴（手套）操作箱28Kg

安顺绝缘鞋手套耐压装置要求请阅读下列注意事项，以免人身伤害，并防止本产品或与其相连接的任何其他产品受到损坏。为了避免可能发生的危险，本产品只可在规定的范围内使用。只有合格的技术人员才可执行维修。防止火灾或人身伤害：使用适当的电源线。只可使用本产品专用、并且符合本产品规格的电源线。正确地连接和断开。当测试导线与带电端子连接时，请勿随意连接或断开测试导线。产品接地。本产品除通过电源线接地导线接地外，产品外壳的接地柱必须接地。为了防止电击，接地导体必须与地面相连。在与本产品输入或输出终端连接前，应确保本产品已正确接地。注意所有终端的额定值。为了防止火灾或电击危险，请注意本产品的所有额定值和标记。在对本产品进行连接之前，请阅读本产品使用说明书，以便进一步了解有关额定值的信息。请勿在无仪器盖板时操作。如盖板或面板已卸下，请勿操作本产品。使用适当的保险丝。只可使用符合本产品规定类型和额定值的保险丝。避免接触裸露电路和带电金属。产品有电时，请勿触摸裸露的接点和部位。在有可疑的故障时，请勿操作。如怀疑本产品有损坏，请本公司维修人员进行检查，切勿继续操作。请勿在潮湿环境下操作。请勿在易爆环境中操作。保持产品表面清洁和干燥。
